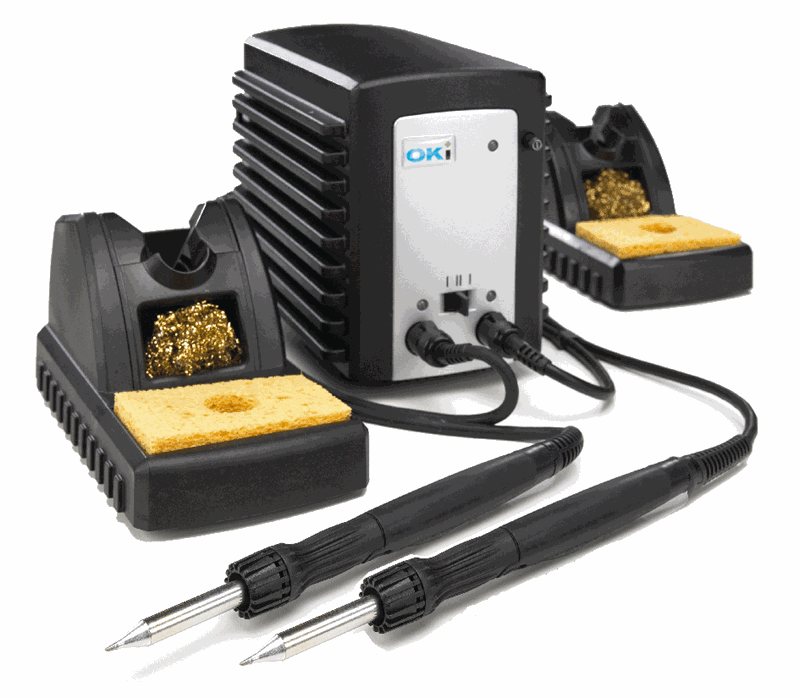

MFR-2200系列OKI焊臺
MFR-2200系列OKI焊臺
MFR-2220具有雙路同時輸出能力，使用戶能選擇操一個手柄或同時操作兩個手柄；將兩個系統鎖定在一起可增加靈活性；
MFR-2220焊接系統包括：
MFR-PS2200 電源主機 1
MFR-H2-ST 焊接烙鐵頭手柄 1 （可與SxV CxV等烙鐵頭選配使用）
WS1 通用焊接烙鐵架 1
主要特征與優點
- SmartHeat技術為高熱能需求應用提供了卓越的功率；
- 單路或雙路同時輸出允許采用單個或兩個手柄；
- 有四種手柄供選擇，增加了在一個系統上進行焊接與返修的應用解決方案；
- 各個手柄都配有一整套烙鐵頭系列，以便獲得[敏感詞]靈活性；
- 手柄符合人體工學，使用安全，舒適；
技術規格（電源主機）
| 操作溫度范圍 | 10-40℃ |
| [敏感詞]殼體溫度 | 55℃ |
| 輸入線路電壓 | 100-240V |
| 輸入線路頻率 | 50/60Hz |
| 功耗 | [敏感詞]130W |
| 輸出功率 | 環境溫度為22℃時[敏感詞]為60W |
| 輸出頻率 | 450KHz |
| 電源線（3芯） | 183CM 18/3SJT |
| 尺寸 | 170 (寬)*200 (直徑)*152.5（高) mm |
| 重量 | 2.97Kg |
| 表面電阻 | 10 5-10 9歐姆 |
| 認證/標識 | cTUVus,CE |
技術規格（焊接手柄和發熱芯組件）
| 烙鐵頭對地電勢 | <2Mv RMS |
| 烙鐵頭對地電阻 | <2Ω |
| 閑置溫度穩定 | 在靜止空氣中±1.1℃ |
| 手柄至發熱芯長度 | 122CM-阻燃，防靜電（ESD） |
| 連接頭 | 8芯圓形DIN接頭 |
| 烙鐵架尺寸 | 100（寬）*200（直徑）*100(高)mm |
| 烙鐵架重 | 0.69Kg |
其他可選附件
| 型號 | 說明 |
| MFR-CA2 | 用于焊接烙鐵頭手柄的發熱芯組件（MFR-H2-ST） |
| WS1G | 自動休眠式烙鐵架，綠色 |
| MFR-PM70 | 功率表 |
| AC-CP2 | 烙鐵頭拆卸墊 |
| AC-BP | 銅墊（用于烙鐵架），每包10個 |
| MFR-UK1 | 升級包，焊接內置發熱芯烙鐵頭手柄（MFR-H1-SC）和烙鐵架（WS1） |
| MFR-UK2 | 升級包，焊接烙鐵頭手柄（MFR-H2-ST）和烙鐵架（WS1） |
| MFR-UK4 | 升級包，鑷型內置發熱芯烙鐵頭手柄（MFR-H4-TW）和烙鐵架（MFR-WSPT） |
可選購的SxV系列和CxV系列焊接烙鐵頭
| 建議在大焊點應用中使用 | ||||
|
CFV-BL100刀片式10mm (.40″) |
|
CFV-BL250刀片式25mm (.1″) | |
|
|
CFV-BL350刀片式35mm (.14″) |
|
CFV-BL400刀片式40mm (.16″) | |
|
|
CFV-BL500刀片式50mm (.2″) | |||
備注：F=FR4/玻璃纖維，用于標準應用；
也可以提供其他兩個系列，只需將F替換成T或C即可；
T=溫度敏感，C=陶瓷；
注意：CxV烙鐵頭只對F和系列提供
| 溫度系列 | 規格 | 無鉛應用 | 此系列能達到的[敏感詞]華氏溫度/攝氏溫度 |
| T | STV-XXXX | FR4/溫度敏感 | 675℉/357℃ |
| F | SFV-XXXX | 玻璃纖維 | 775℉/412℃ |
| C | SCV-XXXX | 陶瓷 | 865℉/462℃ |
| 溫度系列 | 規格 | 無鉛應用 | 此系列能達到的[敏感詞]華氏溫度/攝氏溫度 |
| F | CxV-XXXX | 玻璃纖維 | 775℉/412℃ |
| C | CxV-XXXX | 陶瓷 | 865℉/462℃ |
此溫度為參考溫度，實際溫度沒有那么高，以實際溫度為準;
MFR-2222具有雙路同時輸出能力，使用戶能選擇操一個手柄或同時操作兩個手柄；將兩個系統鎖定在一起可增加靈活性；
MFR-2222焊接系統包括：
MFR-PS2200 電源主機 1
MFR-H2-ST 焊接烙鐵頭手柄 2（可與SxV,CxV等烙鐵頭選配使用）
WS1 通用焊接烙鐵架 2
主要特征與優點
- SmartHeat技術為高熱能需求應用提供了卓越的功率；
- 單路或雙路同時輸出允許采用單個或兩個手柄；
- 有四種手柄供選擇，增加了在一個系統上進行焊接與返修的應用解決方案；
- 各個手柄都配有一整套烙鐵頭系列，以便獲得[敏感詞]靈活性；
- 手柄符合人體工學，使用安全，舒適；
技術規格（電源主機）
| 操作溫度范圍 | 10-40℃ |
| [敏感詞]殼體溫度 | 55℃ |
| 輸入線路電壓 | 100-240V |
| 輸入線路頻率 | 50/60Hz |
| 功耗 | [敏感詞]130W |
| 輸出功率 | 環境溫度為22℃時[敏感詞]為60W |
| 輸出頻率 | 450KHz |
| 電源線（3芯） | 183CM 18/3SJT |
| 尺寸 | 170 (寬)*200 (直徑)*152.5（高) mm |
| 重量 | 2.97Kg |
| 表面電阻 | 10 5-10 9歐姆 |
| 認證/標識 | cTUVus,CE |
技術規格（焊接手柄和發熱芯組件）
| 烙鐵頭對地電勢 | <2Mv RMS |
| 烙鐵頭對地電阻 | <2Ω |
| 閑置溫度穩定 | 在靜止空氣中±1.1℃ |
| 手柄至發熱芯長度 | 122CM-阻燃，防靜電（ESD） |
| 連接頭 | 8芯圓形DIN接頭 |
| 烙鐵架尺寸 | 100（寬）*200（直徑）*100(高)mm |
| 烙鐵架重 | 0.69Kg |
其他可選附件
| 型號 | 說明 |
| MFR-CA2 | 用于焊接烙鐵頭手柄的發熱芯組件（MFR-H2-ST） |
| WS1G | 自動休眠式烙鐵架，綠色 |
| MFR-PM70 | 功率表 |
| AC-CP2 | 烙鐵頭拆卸墊 |
| AC-BP | 銅墊（用于烙鐵架），每包10個 |
| MFR-UK1 | 升級包，焊接內置發熱芯烙鐵頭手柄（MFR-H1-SC）和烙鐵架（WS1） |
| MFR-UK2 | 升級包，焊接烙鐵頭手柄（MFR-H2-ST）和烙鐵架（WS1） |
| MFR-UK4 | 升級包，鑷型內置發熱芯烙鐵頭手柄（MFR-H4-TW）和烙鐵架（MFR-WSPT） |
可選購的SxV系列和CxV系列焊接烙鐵頭
| 建議在大焊點應用中使用 | ||||
|
|
CFV-BL100刀片式10mm (.40″) |
|
CFV-BL250刀片式25mm (.1″) | |
|
|
CFV-BL350刀片式35mm (.14″) |
|
CFV-BL400刀片式40mm (.16″) | |
|
|
CFV-BL500刀片式50mm (.2″) | |||
備注：F=FR4/玻璃纖維，用于標準應用；
也可以提供其他兩個系列，只需將F替換成T或C即可；
T=溫度敏感，C=陶瓷；
注意：CxV烙鐵頭只對F和C系列提供
| 溫度系列 | 規格 | 無鉛應用 | 此系列能達到的[敏感詞]華氏溫度/攝氏溫度 |
| T | STV-XXXX | FR4/溫度敏感 | 675℉/357℃ |
| F | SFV-XXXX | 玻璃纖維 | 775℉/412℃ |
| C | SCV-XXXX | 陶瓷 | 865℉/462℃ |
此溫度為參考溫度，實際溫度沒有那么高，以實際溫度為準;
| 溫度系列 | 規格 | 無鉛應用 | 此系列能達到的[敏感詞]華氏溫度/攝氏溫度 |
| F | CxV-XXXX | 玻璃纖維 | 775℉/412℃ |
| C | CxV-XXXX | 陶瓷 | 865℉/462℃ |
此溫度為參考溫度，實際溫度沒有那么高，以實際溫度為準;
