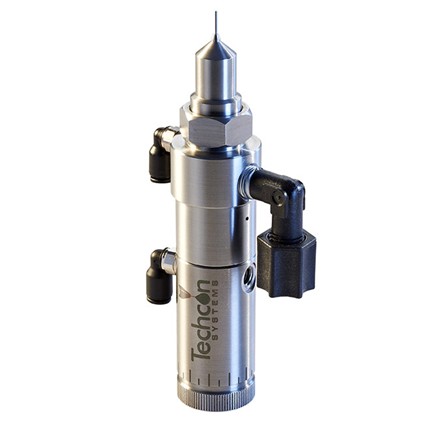

Techcon TS5540噴霧閥使用指南——亞普德提供
目錄
1. 安全信息
2. 規格說明
3. 功能
4. 閥連接
5. 操作說明
6. 故障排除
7. 維護與清潔
8. 備件和附件
9. 有限保修
1. 安全信息
1.1 用途：
警告：除“用戶指南”中介紹的使用方法之外，以其它任何方式使用此設備均可能會造成人身傷害或財產受損。請務必按照“用戶指南”。
OK International 對因設備的非規定應用所造成的人身傷害或財產受損概不負責。以下行為可能導致非規定應用：
? 更換為“用戶指南”中并未推薦的設備
? 使用不兼容或已損壞的更換件
? 使用未經驗證和/或不安全的附件、輔助設備以及連接材料和方法
1.2 安全注意事項：
? 操作此設備時切勿超過[敏感詞]額定功率/設置
? 操作或清潔/維修設備時，務必穿戴適當的個人防護眼罩或防護衣
? 點膠液可能是有毒和/或危險物質。請仔細閱讀用“材料安全數據表”和安全注意事項
2. 規格說明
尺寸：104.1 x 25.4 mm (4.1” x 1.0”)
重量：331g (0.73lb)
液體入口：1/8” NPT 內螺紋
進氣口：10-32 UNF-2B
霧化空氣入口：10-32 UNF-2B
液體壓力：[敏感詞] 100 psi (6.9 bar)
啟動壓力：最小 70 psi (4.8 bar)
液體接觸零件：303 不銹鋼、Delrin®、Teflon®
氣缸材料：303 不銹鋼
運轉頻率：超過 400 圈/分

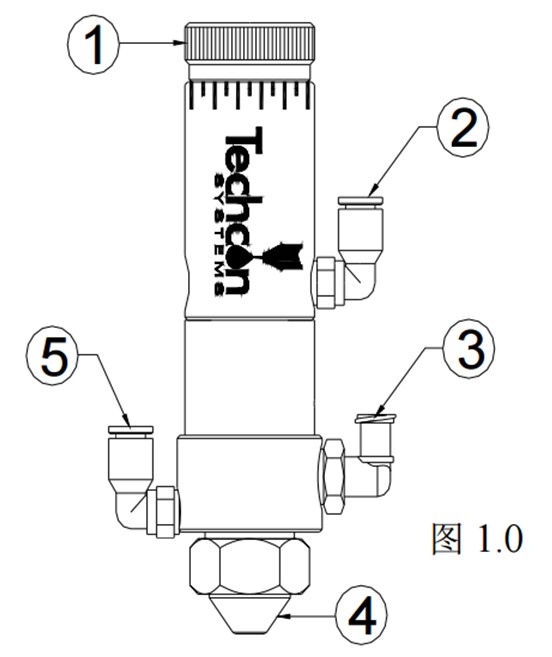

3.功能
|
項目編號 |
說明 |
|
1 |
沖程控制調節旋鈕 |
|
2 |
閥門控制進氣口 |
|
3 |
液體入口 |
|
4 |
可拆卸噴霧帽 |
|
5 |
霧化空氣入口 |

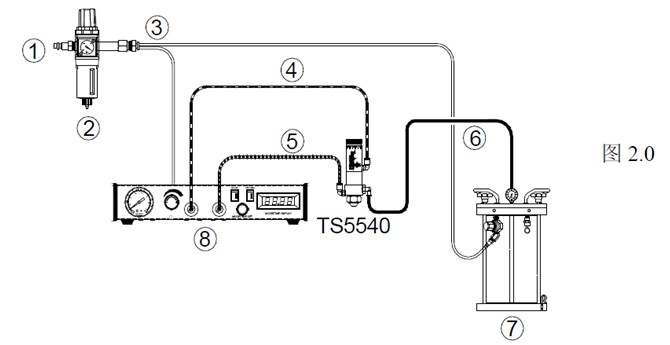

4. 閥連接
|
項目編號 |
說明 |
|
1 |
來自空氣源 |
|
2 |
氣體過濾器（選購） |
|
3 |
恒定氣流 |
|
4 |
閥門空氣軟管（提供） |
|
5 |
霧化空氣軟管（提供） |
|
6 |
液體進給軟管（選購） |
|
7 |
液體儲存器（TS1258 - 選購） |
|
8 |
閥門控制器（TS500R - 選購） |
5.操作說明
1.將閥門控制器的閥門空氣壓力設置為 70 psi (4.8 bar)。
2.根據噴霧液體的粘性設置閥門控制器的霧化空氣壓力。
3.根據噴霧液體的粘性設置液體儲存器的液體壓力；請勿超過 100 psi (6.9bar)。
4. 將廢料桶置于閥門噴嘴下方，清洗閥門直到液體穩定流出。
噴霧的覆蓋范圍由以下因素決定：
? 沖程控制調節 - 順時針旋轉沖程控制旋鈕可以降低液體流速，而逆時針旋轉將提高液體流速。切勿使旋鈕超出旋鈕座上的“線標”。
?閥門控制器設置的啟動長度（“閥門打開”時間）
?液體儲存器壓力
?液體粘性
?噴嘴與噴霧表面之間的距離
6. 故障排除
|
故障 |
可能的原因 |
排障方法 |
|
無液流 |
液體壓力太低 |
提高液體儲存器的液體壓力 |
|
操作壓力太低 |
將閥門控制器的空氣壓力提高到 70 psi |
|
|
閥門不工作 |
檢查閥門控制器的閥門氣壓 |
|
|
液體在閥室內凝固 |
拆下閥門，對閥門進行徹底清潔 |
|
|
沖程控制調節不起作用 |
逆時針旋轉沖程控制旋鈕（請勿超出“線標”） |
|
|
液流不穩定 |
液體壓力不穩定 |
保證恒定的液體壓力 |
|
閥的操作壓力太低 |
將閥門控制器的閥操作壓力提高到70 psi |
|
|
閥的打開時間不一致 |
檢查閥控制器，確保其提供穩定的空氣壓力輸出 |
|
|
氣體被截留在閥護罩中 |
將氣體從閥中排出 |
|
|
閥關閉后仍有液體出，一段時間后停止 |
氣體被截留在液體護罩中 |
將氣體從閥中排出 |
|
噴霧間隔時間太短 |
增加閥門控制器的噴霧間隔時間 |
|
|
液體流過噴嘴但未 |
霧化壓力太低 |
提高閥門控制器的霧化壓力 |
|
持續滴漏 |
噴嘴和 Delrin® 底座臟污 |
徹底清洗噴嘴和底座 |
|
Delrin® 底座磨損或損壞 |
更換磨損或損壞的零件 |
|
|
液體壓力超過100 psi |
降低液體儲存器的液體壓力，直到滴漏停止 |
|
|
閥門安裝錯誤 |
拆下閥門，按照說明重新安裝 |
7. 維護與清潔
所需工具/材料（各一件）：開口扳手、擋圈鉗、軟刷、O 形環潤滑脂、木銷和大頭螺釘 (P/N=TSD1113-28)；推薦清潔劑：異丙醇或類似溶劑。

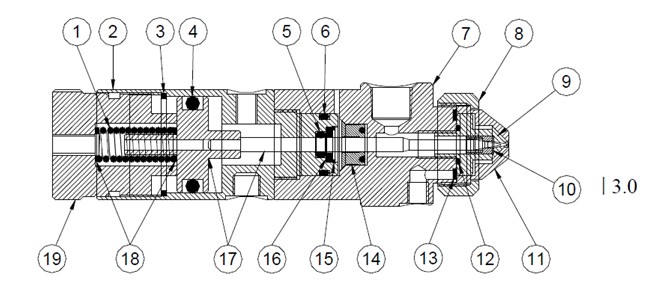

7.1 徹底清潔（請參見圖3.0）
1. 釋放液體儲存器的液體壓力。
2. 卸下閥門的液體管線和閥門空氣軟管。
3. 將沖程控制調節旋鈕 (19) 逆時針旋轉超出“線標”并卸下，壓縮彈簧會將旋鈕推出。
4. 卸下壓縮彈簧 (1) 和其兩端的邁拉墊圈 (18)。
5. 用開口扳手卸下鎖緊帽 (8)，然后從液體護罩 (7) 中拉出空氣帽(11)。
6. 用開口扳手卸下噴嘴 (9) 和墊圈 (13)；如果 O 形環已損壞，請予以更換。
7. 握住液體護罩 (7)，逆時針旋轉氣缸/針頭總成 (2)。完全旋下后，將這兩個閥門部件徑直拉開，使之分離。
8. 將軟刷蘸上異丙醇，清潔液體護罩 (7)、針頭/活塞總成 (17) 和噴嘴(9)。
9. 如果閥門有泄漏，請用大頭螺釘 (TSD1113-28) 卸下底座 (10) 并更換新底座；請參閱7.4 節“更換底座”中的說明。
10. 將噴嘴 (9)、墊圈 (13)、空氣帽 (11) 和鎖緊帽 (8) 重新裝入液體護罩 (7) 中。
11. 用潤滑脂潤滑 O 形環 (6)，然后將氣缸/針頭總成 (2) 重新裝入液體護罩 (7)。
12. 先將一個邁拉墊圈放在針頭/活塞總成 (17) 上，然后將另一個邁拉墊圈和壓縮彈簧先后放入沖程控制調節旋鈕 (18) 中，這樣即可安裝壓縮彈簧 (1)。
13. 將沖程控制調節旋鈕 (19) 順時針完全旋入旋鈕底座，然后逆時針旋轉到所需的位置，但請勿超出底座上的“線標”。
7.2 更換針頭/活塞總成和密封圈（請參見圖 3.0）
1. 執行上一節（第 7.1 節）中的步驟 1 - 7。
2. 如果 O 形環 (6) 已損壞，請予以更換。
3. 從液體護罩 (7) 卸下杯形密封圈 (14)。
4. 用擋圈鉗卸下[敏感詞]個定位環 (3)。
5. 將針頭/活塞總成 (17) 從氣缸 (2) 中徑直拉出。
6. 用擋圈鉗卸下第二個定位環 (15)。
7. 卸下尼龍墊圈 (16) 和 O 形環 (5)；更換損壞零件。
8. 重新安裝 O 形環 (5)、尼龍墊圈 (16)，并用定位環 (15) 固定。
9. 重新安裝針頭/活塞總成 (17)，用定位環 (3) 固定。
10. 用軟棒（如木銷）將杯形密封圈 (14) 重新裝入液體護罩 (7)。
11. 執行上一節（第 7.1 節）中的步驟 9 - 13。
7.3 更換噴嘴和空氣帽（請參見圖 3.0）
1. 將沖程控制調節旋鈕 (19) 逆時針旋轉到超出“線標”位置，并將其卸下。
2. 卸下壓縮彈簧 (1) 和其兩端的邁拉墊圈 (18)。
3. 用開口扳手卸下鎖緊帽 (8)，然后從液體護罩 (7) 中拉出空氣帽(11)。
4. 用開口扳手卸下原來的噴嘴 (9) 和墊圈 (13)。
5. 重新安裝墊圈 (13) 并用開口扳手重新安裝新噴嘴 (9)，請確保O形環安裝在噴嘴上；噴嘴不要擰得太緊。
6. 安裝新的空氣帽 (11)，然后用鎖緊帽 (8) 固定。
7.4
更換底座（請參見圖 4.0）
1. 將大頭螺釘[敏感詞]噴嘴 (9)，順時針旋轉直到與底座 (10) 相連。
2. 用“軟爪”老虎鉗固定噴嘴，然后將大頭螺釘連帶密封圈徑直拉出。
3. 在大頭螺釘上重新安裝新底座，然后將大頭螺釘沿直線[敏感詞]噴嘴。為確保底座正確對齊，建議使用手扳壓力機安裝底座。
